Guía visual de armado de Pantalla oficial 7 pulgadas para Raspberry Pi

Bueno, me dominó la tentación y compré la pantalla de 7" para el Raspberry Pi: ¡tenía que armarla! Aproveché de documentar los pasos que encontré difíciles; aquí estan para ayudar a otros que pueden buscarla en nuestro idioma.

Esta es la pantalla:

La pantalla viene con una placa base que se atornilla en la parte posterior del display, y con unos extensores que permiten fijar también la placa madre del Raspberry Pi, como se ve una imagen del blog de Raspberry Pi:
fuente: https://www.raspberrypi.org/blog/the-eagerly-awaited-raspberry-pi-display/

Lo que muestro es cómo hacer las conexiones de la placa base con el display, partiendo con el cable ancho primero en esta animación GIF:
Armado del primer cable plano.

Teniendo el cable y la placa paralelos, se debe soltar el sujetador del conector (pequeña pieza plástica de color negro) para poder insertar luego el cable por debajo. Yo usé mis uñas, pero alguien más precavido podría usar un destornillador plano pequeño.

Al colocar el cable plano, se debe tener cuidado que quede bien insertado y de forma paralela, para que todos los terminales hagan bien contacto en el conector (no como en mi primera foto que partí poniendo chuequísimo el cable).

Así no!! Así sí, y ... :-) presionar hasta que toque fondo.
Presionar por un lado Presionar por el otro ¡Lista esta conexión!
Armado del segundo cable plano.

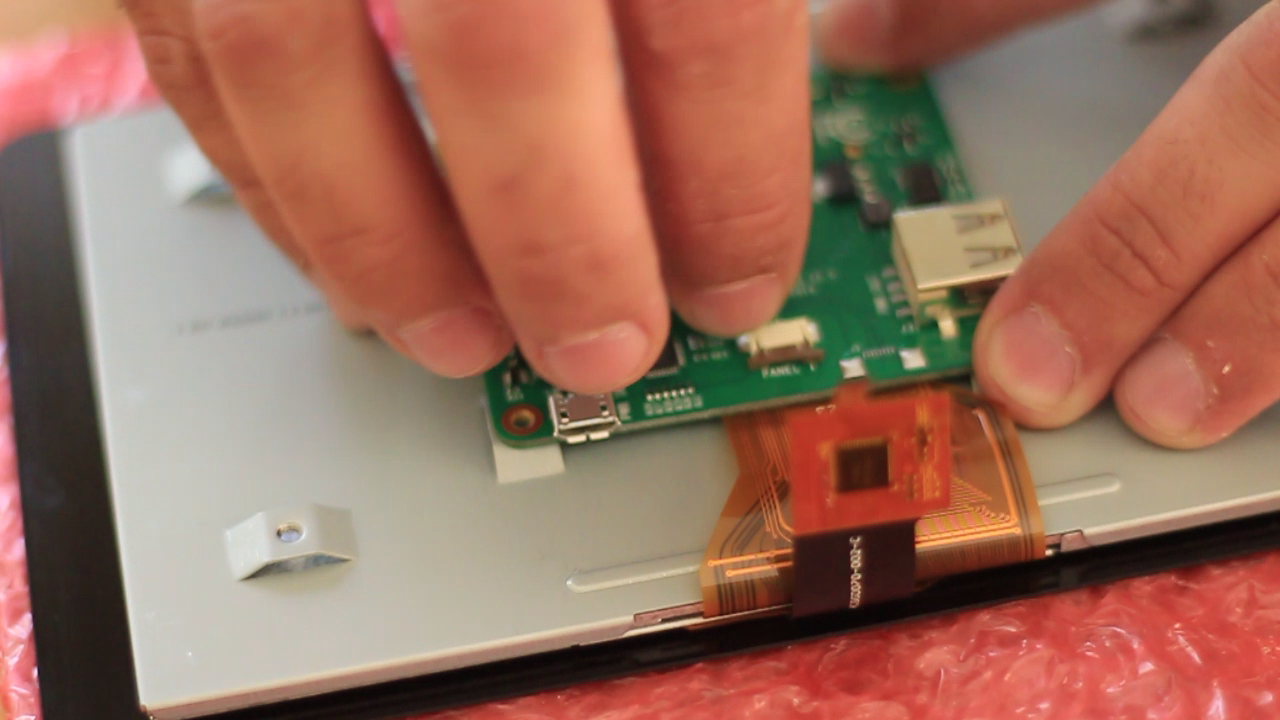

Luego pasamos al otro conector, que es bastante mas pequeño y viene con un chip en un circuito flexible. Igual me dió nervio romper algo, así que tuve cuidado de no tocar los terminales metálicos o el chip. Luego el objetivo es girar la placa, posandola en la parte posterior de la plantalla.
Tomar la placa suavemente, rotarla hacia la pantalla, hasta posarla sobre ella.
Soltar suavemente el sujetador de un lado, luego del otro, hasta que esté suelto en ambos lados.

Sujetar con cuidado el segundo ensamble, insertar el cable plano en el conector, presionar para cerrar y ¡listo!
Del resto del ensamblaje no saqué fotos (pues lo hice otro día y no tenía la cámara a mano), pero se trata de 1) montar los tornillos separadores entre la placa base y el soporte de la pantalla, 2) interconectar la placa base del Raspi, tanto en el conector CSI como en los cables de energìa y 3) atornillar la placa base a los separadores. Espero que aunque poco, esta guía visual igual le sirva a alguien.

Sobre el software, no hay mucho que hacer, salvo que antes de conectarlos asegurarse que se esté con el kernel actualizado para que funcione auto-magicamente, con los usuales:

$ sudo apt-get update
$ sudo apt-get upgrade
$ sudo apt-get dist-upgrade
